Материнська плата (системна плата) - основна комплектуюча комп'ютера. Материнська плата - це свого роду комп'ютерний міст, який поєднує у собі всі його комплектуючі.

Материнська плата

На материнській платі розташовані:

• центральний процесор
• оперативна пам'ять комп'ютера
• відеокартка
• звукова картка
• шина (магістраль)
• контролери
• мережева картка

Обмін даними між центральним процесором, пам'яттю і стандартними та додатковими пристроями введення-виведення здійснюється за допомогою спеціального пристрою, що називається шиною.

Системна шина — це пристрій, призначений для обміну інформацією між центральним процесором і іншими пристроями комп'ютера.

Спрощено шину можна уявити собі як набір паралельних проводів, кожний з яких передає один біт інформації — 1 або 0. Кількість проводів у шині — це ширина шини. Саме ширина шини і є тією кількістю бітів (розрядів), яка визначає кількість інформації, що передається одночасно. Чим ширша шина (більша її розрядність), тим більше даних можна передати одночасно, тим швидше працює комп'ютер.

Ширина шини — це кількість бітів інформації, які передаються по ній одночасно.

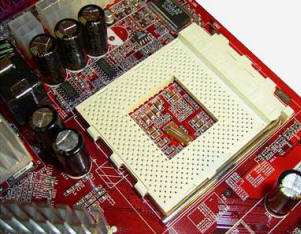

Вигляд соккета материнської плати

Соккет - "роз'єм" материнської плати, в який вставляється процесор.

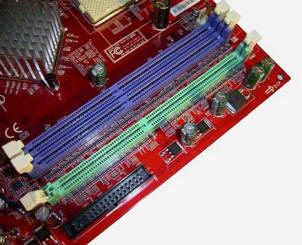

Вигляд DIMM слотів материнської плати

DIMM слоти - "роз'єми" материнської плати, призначені для вставлення в них модулів оперативної пам'яті.

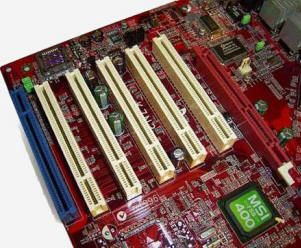

Слоти материнської плати

Слоти - призначені для під'єднання внутрішніх пристроїв. Наприклад у слот AGP (він перший, червоного кольору) можна підключити відеокартку. У слоти PCI (їх п'ять, за кольором білі) можна підключити звукову картку, внутрішній модем, мережеву картку тощо. У ACR (останній, синій за кольором) можна підключати різноманітні рейзер-карти.

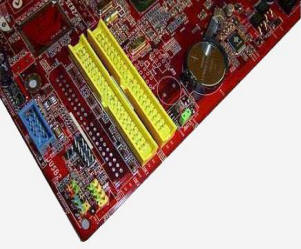

IDE слоти материнської плати (жовті за кольором)

IDE слоти - призначені для під'єднання шлейфів (провідників), які з'єднують оптичні пристрої (CD-ROM, CD-RW, DVD-ROM, DVD-RW), вінчестерз материнською платою.

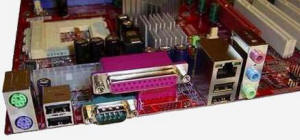

Порти розширення материнської плати

Порти (Com, LPT, USB) або як їх іще називають (порти розширення) не варто плутати зі слотами. Порти призначені для під'єднання завнішніх пристроїх (клавіатура, миша, принтер, сканер, модем (зовнішній), цифрова відео камера, web - камера, цифровий фотоапарат, звукові колонки, навушники, мікрофон, flash - носії інформації).

Основні характеристики MB:

• Тип чіпсета, фірма-виробник материнської плати.
• Порти розширення.
• Слоти(PCI, ACR, AGP, CNR, SATA, PCI-Express)
• Частота системної шини.
• Форм - фактор.(AT, mini ATX, ATX.)
